Provozní zákalometr – fotometr PZF-2016

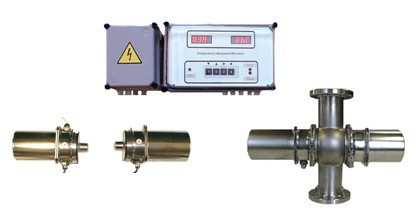

PZF se sestává z fotometrické jednotky (dvou fotometrických hlavic) a elektronické vyhodnocovací jednotky. Fotometrické hlavice obsahují světelný zdroj resp. fotodetektor spolu s optickými prvky pro úpravu světelného svazku a případně i některé pomocné elektronické obvody. Upevňují se proti sobě v transmisní konfiguraci do aseptické armatury Tuchenhagen VARIVENT® v potrubí a jsou propojeny kabely s oddělenou elektronickou vyhodnocovací jednotkou. Tato zajišťuje napájení světelného zdroje, analogové i digitální zpracování signálů z fotodetektorů, poměrování signálů, přepočty dle příslušných kalibračních vztahů, zobrazení měřených hodnot na číslicových displejích a jejich výstup v analogové i digitální formě.

Vysoká a dlouhodobá stabilita je zajištěna nejen stabilizovaným napájením optického vysílače ale zejména poměrovým měřením za použití referenčního fotodetektoru, který trvale monitoruje změny světelné intenzity vysílače.

Nastavování parametrů přístroje se provádí buď z klávesnice na panelu nebo prostřednictvím PC.

Technická data:

Fotometrická jednotka:

• optická okénka ... křemenné sklo či safír
• světelný zdroj .... LED
• životnost zdroje ... 10 let trv. provozu
• spektr. pásmo .... IR, podle požadavku
• fotodetektory ...... Si-fotodiody
• tlak PN10 bez tlakových rázů
• teplota média -5 ... +90 °C
• změna teploty max. 10 °C/s
• délka hlavice ..... 120-200 mm dle konfig.

Elektronická jednotka:

• číslicový svítící displej (na přání),
• aktivní analog. výstup 0/4 – 20 mA,
• prahová signalizace
• digit. výstup – RS 232 (na přání RS485, profibus)
• nastavitelná časová konstanta vyhlazení signálu, reálný čas, ukládání dat do paměti, jednoduchá rekalibrace,
• napájení 230V st resp. 24 V st
• krytí IP65

Princip měření: Pracují na principu měření velikosti útlumu optického záření při jeho průchodu kapalinou. K němu dochází v důsledku absorpce a rozptylu sondujícího optického paprsku ve sledovaném médiu.

Jsou určeny pro průběžné měření změn koncentrace kapalin, suspenzí či emulzí za provozních podmínek přímo v přepravním potrubí. Lze je použít v široké škále výrobních aplikací i pro kapaliny s trvale vyšší teplotou s vyjímkou sledování velmi čirých kapalin, jak je vidět z následných příkladů možného nasazení v pivovarském provozu.

• Kontrola scezování – zákal sladiny
• Kontrola spílání
  • zákal horké mladiny
  • zákal studené mladiny
• Kontrola koncentrace kvasnic při jejich dávkování
• Kontrola koncentrace kvasnic v pivu při odstřelu v CKT
• Kontrola koncentrace kvasnic na vstupu/ výstupu odstředivky
• Kontrola dávkování pomocných filtračních prostředků
• Kontrola dávkování stabilizačních prostředků
• Kontrola zákalu piva před konečnou filtrací

Rozsah dodávky:

Montáž – kabelová délka mezi fotometrickou a elektronickou jednotkou max. 20m, montáž elektronické jednotky na nevibrující podložku – rozměry (šxvxh) cca 300-530 x 200 x 200 mm – dle konfigurace, doporučené parametry: uklidňovací délka potrubí 5 × D před a za čidlem, pro potlačení vibrací potrubí symetricky upevnit ve vzdálenosti max. 1,5 m od čidla, oddělit uzavíracími klapkami od okruhů, kde je nebezpečí šíření tlakových rázů.

Výhody:

Velkou předností čidla je jeho konstrukční uzpůsobení standardní moderní armatuře Tuchenhagen VARIVENT® , které dovoluje rychlou a jednoduchou montáž fotometru do potrubí, což přináší velké výhody zejména ve fázích montáže (svařování) potrubí a při pravidelné údržbě a servisních zásazích

Rozsah měření:

Měřicí jednotky:

• primární: AU (relativní absorbance v dek. log.)
• sekundární: EBC (dle formazinového standardu ), či na přání ( NTU, ppm, ASBC ......)
• rozsah: 0-5 AU, 0-150, 0-500, 0-1000 EBC dle konfigurace
• rozlišení: 0.01 (0.001 na přání)
• přesnost: +/- 0.01

Příloha:

Provozní zákalometr – fotometr PZF-2016
