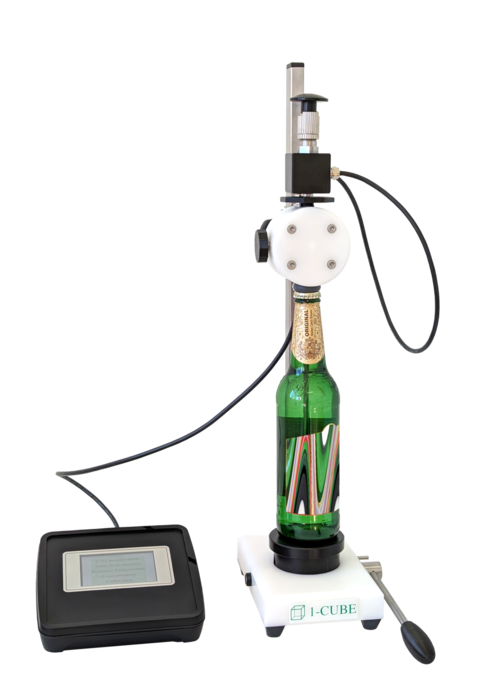

Přístroj pro měření CO2 a zbytkového vzduchu v hrdle láhve - digitální - ICD, ICDK

Měřící přístroj umožňuje stanovení obsahu

• Obsahu CO2 v pivu, v lahvích (EUR, NRW), plechovkách a party soudcích.
• Zbytkového vzduchu v hrdle lahve, (EURO, NRW), plechovkách a party soudcích.

Mechanická část obsahuje: děrovač, stojan přístroje, zdvihací mechanizmus a části zajišťující mechanické vytřepání CO2 z piva, byretu, nádobku na louh, propojovací hadičky.

Elektronická část obsahuje: mikropočítač, membránovou klávesnicí, 4-segmentový displej, čidla teploty a tlaku.

Princip měření:

Přístroj pro stanovení obsahu CO2 využívá principu Henryho zákona, obsah CO2 se stanoví elektronickým měřením rovnovážné hodnoty teploty a tlaku po mechanickém vytřepání CO2 rozpuštěného v pivu.

Technická data:

• Rozsah měření CO2: 2 až 9,99 g/litr, nebo v objemových procentech (0,1 až 0,999) %.
• Rozsah měření tlaku: 0 až 600 kPa, evet. v provedení na přání zákazníka 0 až 1MPa.
• Rozsah měření teploty: -10 až +30 st.C.
• Přesnost měření obsahu CO2: +/- 0,1 g/l nebo +/- 0,01% objemových.
• Přesnost měření teploty: +/- 0,5 %.
• Přesnost měření tlaku: +/-0,5 %.
• Digitální displej: 2 x 8 znaků
• Paměť pro uchování: 400 vzorků měření (typ ICDK).
• Váha přístroje: cca 3 kg.
• Rozměry přístroje: 530 x 240 x 300 mm (v x š x hl).
• Měřící rozsah plynové byrety: 0 - 40 ml vzduchu.

Pracovní postup:

Před měřením se pod hlavu přístroje s uzavřenými kulovými kohouty postaví láhev uzavřená korunkou. Pootočením páky zdvíhacího mechanizmu se korunka propíchne, do láhve se vsune jehla a plyny z hrdla láhve se po otevření kohoutu odvedou do plynové byrety. Tvorbu pěny, která vytěsní hrdlový vzduch lze stimulovat částečným vstřikem piva pumpičkou s malým zdvihem pístu. Obsah zbytkového vzduchu se určí absorbcí CO2 alkalickým hydroxidem draselným v plynové byretě. Po vytěsnění plynu z hrdlového prostoru pěnou a uzavření kulového kohoutu se pivo nasaje pumpičkou a zpětným vstřikem se uvolní CO2 rozpuštěný v pivu. Vstřik je možné opakovat. Píst pumpičky se v dolní poloze zaaretuje pootočením ovládacího knoflíku pumpičky. Přístroj zapneme stisknutím tlačítka "ON" na membránové klávesnici, stisknutím tlačítka "enter" v předem zvoleném režimu se na displeji zobrazí hodnota obsahu CO2 v pivu. Mikropočítač přístroje umožňuje jeho víceúčlové použití. Umožňuje jak měření obsahu CO2, tak i samostatné měření teploty nebo tlaku piva. Přístroj se dodává buď v jednoduché verzi typ ICD, nebo v komfortní verzi typ ICDK. Typ ICD umožňuje měřit CO2, teplotu, tlak a to vždy po stisknutí tlačítka "Enter" bez záznamu naměřených dat do vnitřní paměti přístroje. Typ ICDK umožňuje měřit CO2, teplotu, tlak a to vždy po stisknutí tlačítka "Enter" se záznamem naměřených dat do vnitřní paměti přístroje a s možností přenosu naměřených hodnot do počítače PC a dále s nimi pracovat. Možný je i přímý přenos naměřených dat do pivovarského statistického software.

Rozsah dodávky:

Vlastní měřící přístroj, středící miska na lahve, propojovací hadičky, adaptér, provozní manuál.

Příslušenství:

Plynová byreta (jen na objednávku zákazníka).

Vyčištění přístroje po provedených měřeních:

Vlastní vyčistění přístroje po provedených měřeních je snadné a rychlé, spočívá v připojení přístroje k tlakovému rozvodu vody, při současně otevřených kulových ventilech a k jeho propláchnutí vodou a v současném opakovaném stlačení knoflíku umístěného na vrchu přístroje během oplachování. Po vyčištění odpojíme přístroj z tlakového rozvodu vody.
